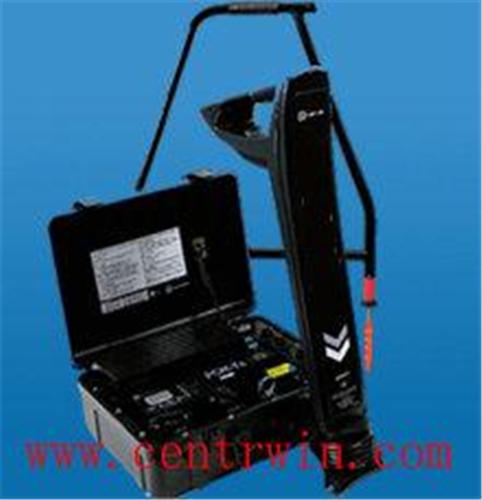

產品簡介 ·對管道路由定位、測深 ·對管道外防腐層破損狀況評估 ·對管道外防腐層破損點定位 ·對重要管道進行定期跟蹤檢測 ·對新建設管道防腐層施工，驗收 ·對主管道上分支輸油管線進行查找 ·對管道陰極保護評估 ·定位和測量管道腐蝕的電磁檢測設備逐漸的和GIS系統以及市場上現售的GPS系統結合，提供管道狀況、位置和時間的相對關系的記錄，以進行后期的繪圖分析，這是的主要功能。對管道進行預防性維護，延長管道壽命，并在早期發現侵蝕。 ·系統包括一個便攜式發射機及手持式接收機。發射機和CPS站點連接，可以向管道施加一個近直流信號。接收機可以在30KM（19英里）的范圍內識別這種信號來定位管道的位置和深度。 ·一旦管道被定位，就可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損。 ·確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米（3英尺）的范圍內。 ·具有自動信號衰減（ASA），電流方向（ACD），以及適應接地補償（AGC）的功能，能夠對與其它金屬結構搭接，存在電干擾或管線密集區域內的管線進行準確、定位和測繪。并提供PCM電流（ACCA）和電壓梯度（ACVG）的同步測量。實時測量PCM電流（ACCA）和電壓梯度（ACVG）。 ·操作者不需完成“電流跨度”，不需手工計算，就可以確定通常需要直連才能測量的沿管道傳播的CP（陰，保護）電流。 ·在其他模式下的測繪信息，也同時儲存和顯示在接收機上，記錄的測繪信息可以使用藍牙傳輸到PC機或者可選的PDA（和GPS數據連接）上，以圖形格式顯示來進行分析。 接收機 ·手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的近直流信號的電流強度和方向，然后提供給操作者。 ·接收機能夠進行需要的運算，同時瞬時顯示結果。提供給操作者一種通過和金屬管道相連來定位%腐層破損以及確定陰，保護系統管道故障點的方法。 發射機 ·系統大功率發射機，探測距離可達30KM（19英里）。管線接入點減少了評估一段管線的時間。 ·發射機有三種操作模式，可以確保對輸配管道系統進行有效的測繪。 ·連接簡單，電流讀數和電源的發光二，管指示功能幫助操作者根據不同的管線，選擇設定。 特點 接收機 ·和標準的GIS軟件兼容 ·自動信號衰減 ·電流方向功能 ·自適應接地補償 ·電力模式測量 ·電流測繪 ·3秒鐘之內ACCA繪圖 ·整合GPS數據 ·多達1000個數據記錄 ·提供PDA和PC機的分析軟件 ·定位和PCM（管道電流測繪）于一體 ·通過藍牙將測繪數據實時上載至PDA或PC機 ·圖形測繪模式包括定位深度、定位電流和相位 ·低功耗測量 ·背光/聲音 發射機 ·150瓦大功率 ·范圍30KM（19英里）@4Hz電流
|
