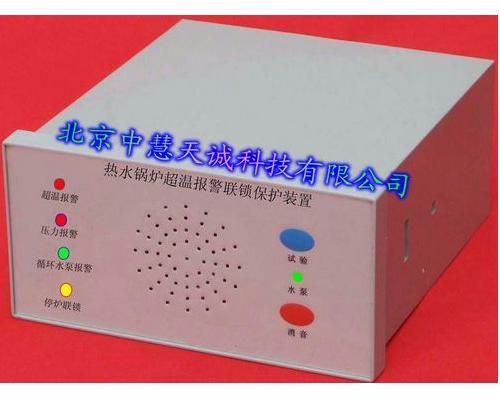

產品介紹 熱水鍋爐超溫報警聯鎖保護裝置適用于熱水鍋爐超溫報警及自動控制。 本裝置是按照《熱水鍋爐安全監察規程》五節：保護裝置的118條；額定出口熱水溫度高于或等于120℃的鍋爐以及額定出口熱水溫度低于120℃但額定熱功率大于或等于4.2MW的鍋爐，應裝超溫報警裝置。 外形尺寸： 盤裝式：160mm*80mm*160mm 壁掛式：248mm*188mm*100mm 箱體式：300mm*400mm*200mm 產品特點： 1.當溫度高于規定的額定溫度時，儀表自動聲光報警并且自動停止燃燒系統(鼓風、引風、爐排等燃燒裝置)。 2.當溫度高于規定的額定溫度時，儀表自動報警并且自動停止燃燒系統。 3.鍋爐壓力降到會發生汽化時（超壓端子），儀表自動報警。 4.循環水泵突然停止運轉時，儀表自動報警。 5.停爐端子可進行故障停爐控制。 6.補水泵端子可進行補水泵聯鎖控制。 注：以上功能可根據用戶要求定做。 熱水鍋爐超溫報警器接線圖 說明：①-⑥輸入端子為常開；⑨、⑩補水泵控制端子為常開。 ⑾-⒃聯鎖控制輸出常閉觸點，觸點容量2A/220V 注意事項： 接線端子①、⑤、⑥電壓為脈動6.3V～10.3V 接線端子（9）～（20）為強電。 為以防端子之間短路，安裝時請使用接線叉片 檢修時不能帶電作業，以防端子之間短路
|
