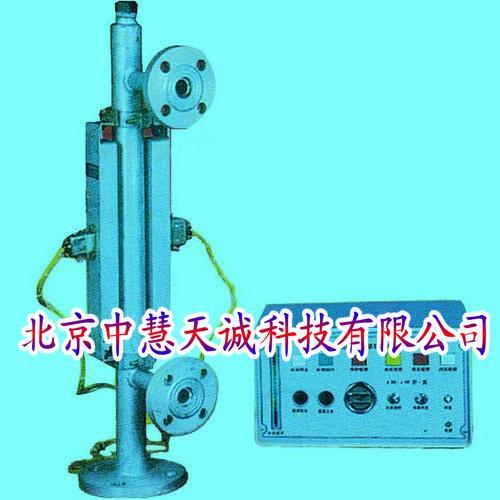

產品簡介: 工業鍋爐水位顯示控制報警裝置采用21只發光二極管模擬顯示水位。用戶在操作室可觀測到鍋爐水位。主要用于工業鍋爐運行保護。可進行水位模擬顯示及自動控制，高、低水位報警和低水位聯鎖保護停爐，同時還有“允許”或“不許”排污指示功能。當外接電接點壓力表時可進行過壓報警和連鎖保護。 工作原理： 該裝置由傳感器部分，外套筒部分和顯示控制器三部分組成。 該裝置投入運行時，通過水位計與鍋爐筒體上汽水連管結合處得連接三通，將鍋爐內水位引到外套筒內，時外套筒內磁鋼浮子隨鍋爐水位同步升降。該信號通過套筒外的傳感器，將水位信號變成電信號傳遞給顯示控制器，進行水位的模擬顯示和自動控制。 功能特點： 1.指示燈使用發光二極管。 2.傳感器采用發光二極管模擬鍋爐水位并且和報警器控制箱水位顯示同步。 6.可根據用戶的要求調節水泵控制范圍。 規格參數： 報警水位： 高水位：+60mm 低水位：-60mm 低水位聯鎖保護性停爐水位：-80mm（鍋爐水位計） 工作溫度：0-55℃ 相對濕度：85% 傳感器工作壓力和溫度： 傳感器筒內壓：＜1.27MPa 溫度：＜193℃ 傳感器筒內壓力：＜2.45MPa 溫度：＜220℃ 電源電壓：AC 220V、50Hz：工作電壓：DC12V 功率范圍：15w 工作狀態：連續 缺水功能 1.開機檢查。當報警器投入運行時，先檢查平板水位計中液位與報警器顯示液位是否一致。 2.當水位降到-30mm或-50mm時，報警器接通水泵電路，向爐內供水。 3.若啟泵失控，當水位降到-30mm或-50mm以下時，報警器再次接通水泵電路向爐內供水，直到啟泵為止。 4.若啟泵失控，當水位降到-60mm時“低位報警”指示燈閃亮，同時發出音響報警信號。
|
