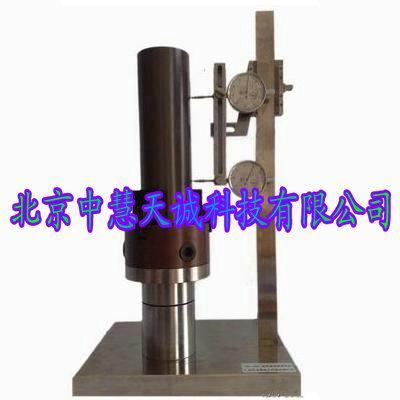

瓶坯垂直度偏差測試儀
型號：SGY-10 |
貨號：ZH9945 |
產品簡介:
瓶坯垂直度偏差測試儀可測多個項目的指標，當該儀器只有上面一個表時，可測瓶子頸部的擺動幅度（即頸部彎曲程度），讀數值為百分表指針的擺幅，值和，值之差；當兩個百分表同時使用時，即可測瓶子底部與頸部的垂直度，也可測瓶子彎曲度，（原理：二個圓心點確定一條直線）。讀數值時上表擺幅代表上值，下表擺幅代表下值，因?yàn)槠孔拥撞亢皖i部往往不可能那么垂直，所以每個百分表只能代表一個位置的彎曲度；當兩個百分表同時測量時，可以對瓶子的綜合指標進行判定。
測量范圍：
高度：100-320mm
直徑：60-125mm
誤 差：≤0.10mm
分 度 值：0.01mm
儀器組件：儀器由14個小部件組成。
操作方法：
1.按照組裝圖紙,將，相關的配件組裝并調整至合理的狀態,并鎖緊相關的固定螺絲，(出廠已裝好)。
2.卡爪夾持標準校棒，自檢本檢測儀裝置的垂直度，自檢垂直度合格后，可正常進行瓶子的垂直度檢測。
自檢方法：
a.將卡爪調至內經約85mm位置，然后將芯軸放置于卡爪內，讓芯軸自行垂直于卡盤平面。
b.用扳手旋動卡盤螺栓，使卡爪內經夾持到芯軸的外圓，輕輕帶緊即可。
c.調整表托距離，使百分表觸頭碰觸到芯軸的外圓，指針過0.5mm即可，（這樣可避免芯軸外圓拉傷）
d.旋轉卡盤，使芯軸隨之轉動，指針的擺動幅度≤0.20mm，自檢程序完成。
3.根據瓶子底部直徑，調整卡爪的距離，然后將瓶子放置于卡爪間，輕旋扳手，使卡爪剛好夾持住瓶子的底部，（力度要掌握，以免將瓶子夾變形，影響測量的準確性）。
4.根據所需，調整表架的高度，，是表托的下部接觸到卡爪所鑲鋁片的上部約5mm位置，然后將表托固定螺絲鎖緊。
5.根據所測瓶子的高度的形狀，調整表托的角度及滑動槽的百分表，使之成為自己所需要的狀態，然后將表托固定螺絲鎖緊。
6.用手輕輕的旋轉卡盤工作臺，根據百分表上指針擺動的幅度，確定所檢瓶子的垂直度數值。
|
|
|
